Bơm dầu truyền nhiệt RY80-50-250A được thiết kế để tuần hoàn dầu nóng trong các hệ thống công nghiệp. Khi tìm hiểu về “cánh bơm tản nhiệt” của model này, cần phân biệt rõ hai yếu tố: bánh công tác tạo dòng chảy và cơ chế tản nhiệt tự nhiên của cụm bơm.
Theo tài liệu kỹ thuật của dòng RY, nhà sản xuất không mô tả một bộ phận riêng có tên “cánh tản nhiệt” hay cung cấp hình dạng, số lượng hoặc kích thước cánh tản nhiệt cụ thể. Tài liệu chỉ xác nhận bơm sử dụng bánh công tác để tạo dòng dầu và áp dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Vì vậy, việc phân tích cần bám sát hai đặc điểm này.
Bánh công tác là bộ phận quay quan trọng nhất trong phần thủy lực của RY80-50-250A. Khi động cơ hoạt động, mô-men được truyền qua khớp nối mềm và trục bơm đến bánh công tác.
Dầu tải nhiệt đi vào bơm theo hướng trục, tiếp cận khu vực tâm bánh công tác. Khi bánh công tác quay ở khoảng 2.900 vòng/phút, các cánh trên bánh công tác truyền năng lượng cho dầu, đưa dầu từ tâm ra phía ngoài rồi dẫn đến cửa xả.
Đây là quá trình giúp RY80-50-250A tạo lưu lượng và cột áp cần thiết cho vòng tuần hoàn dầu nóng.
Trong tên model RY80-50-250A, số 250 thể hiện nhóm đường kính ngoài danh nghĩa của bánh công tác, còn ký hiệu A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.

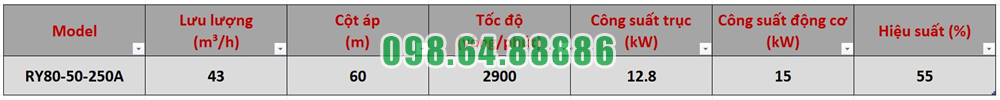

Việc cắt giảm đường kính bánh công tác làm thay đổi đặc tính làm việc của bơm. Với phiên bản RY80-50-250A, nhà sản xuất công bố điểm làm việc khoảng 43 m³/h tại cột áp 60 m, thấp hơn phiên bản RY80-50-250 tiêu chuẩn.
Điều này cho thấy thiết kế bánh công tác của phiên bản A được điều chỉnh để phù hợp với hệ thống không cần mức lưu lượng và cột áp cao như phiên bản tiêu chuẩn.
Cần lưu ý rằng bánh công tác trên RY80-50-250A có nhiệm vụ chính là tạo năng lượng thủy lực cho dòng dầu, chứ tài liệu không xác định bánh công tác là bộ phận chuyên dùng để tản nhiệt.
Dầu nóng đi qua bánh công tác, thân bơm và cửa xả. Do đó, bánh công tác chắc chắn làm việc trực tiếp trong môi trường nhiệt độ cao, nhưng chức năng thiết kế chính vẫn là tạo lưu lượng và cột áp.
Không có dữ liệu trong tài liệu cho phép khẳng định cánh của bánh công tác được thiết kế riêng để tăng khả năng tản nhiệt.
Điểm nổi bật thực sự liên quan đến tản nhiệt trên dòng RY là thiết kế tản nhiệt tự nhiên.
Nhà sản xuất cho biết thiết kế mới thay thế phương án làm mát bằng nước truyền thống. Điều này giúp cụm bơm có kết cấu gọn hơn, đơn giản hơn và giảm chi phí vận hành.
Đối với RY80-50-250A, cơ chế này đặc biệt quan trọng vì bơm làm việc với dầu tải nhiệt ở nhiệt độ cao.
Quan sát cấu tạo chung của dòng RY cho thấy phần thân bơm nóng được bố trí tách tương đối rõ với cụm ổ trục phía sau thông qua nắp bơm, trục, giá đỡ và thân ổ trục.
Cách bố trí này tạo khoảng cách giữa khu vực chứa dầu nóng và các bộ phận như ổ bi, khớp nối và động cơ.
Đây là một phần quan trọng trong tổng thể thiết kế hỗ trợ tản nhiệt tự nhiên, mặc dù tài liệu không cung cấp tính toán chi tiết về nhiệt độ hay hệ số truyền nhiệt.
Giá đỡ và thân ổ trục không chỉ có chức năng cơ khí mà còn nằm trong khu vực trung gian giữa phần đầu bơm nóng và hệ truyền động.
Việc kéo dài khoảng cách từ thân bơm tới cụm ổ bi giúp giảm ảnh hưởng trực tiếp của nhiệt từ môi chất lên các chi tiết phía sau.
Đây là một cách thiết kế phù hợp với bơm dầu nóng, bởi ổ bi và chất bôi trơn cần được giữ trong điều kiện nhiệt độ thích hợp để duy trì khả năng làm việc ổn định.
Ở các thiết kế bơm dầu nóng truyền thống, hệ thống nước làm mát có thể được sử dụng để kiểm soát nhiệt tại khu vực trục hoặc ổ bi.
RY80-50-250A thuộc dòng RY áp dụng phương án khác: sử dụng thiết kế tản nhiệt tự nhiên để giảm nhu cầu làm mát bằng nước.
Nhờ đó, hệ thống không cần thêm đường nước cấp, đường nước hồi và các thiết bị phụ trợ liên quan đến làm mát.
Đây là một ưu điểm đáng chú ý khi lắp đặt bơm trong nhà máy.
Mặc dù bánh công tác không phải bộ phận tản nhiệt chuyên dụng, nó vẫn chịu ảnh hưởng trực tiếp của dầu nóng.
Trong quá trình hoạt động, bánh công tác phải đồng thời chịu tải thủy lực, lực ly tâm và nhiệt độ của môi chất.
Do đó, bơm không được đưa ngay vào làm việc với dầu nóng khi thân bơm còn lạnh.
Nhà sản xuất yêu cầu phải gia nhiệt sơ bộ bơm trước khi khởi động.
Trong quá trình gia nhiệt, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.
Tốc độ tăng nhiệt cũng không được vượt quá 50°C/giờ.
Quy trình này giúp thân bơm, bánh công tác, trục và các chi tiết liên quan giãn nở từ từ, hạn chế hiện tượng biến dạng hoặc thay đổi khe hở đột ngột.
Vì vậy, khả năng làm việc với dầu nóng của RY80-50-250A không chỉ phụ thuộc vào thiết kế tản nhiệt mà còn phụ thuộc vào quy trình gia nhiệt đúng.
Thiết kế tản nhiệt tự nhiên của RY80-50-250A giúp giảm sự phức tạp của toàn bộ hệ thống.
Cụm bơm không cần thêm một hệ thống nước làm mát riêng, nhờ đó giảm số lượng đường ống phụ trợ, giảm điểm có khả năng rò rỉ và đơn giản hóa quá trình bảo dưỡng.
Đây cũng là lý do thiết kế tản nhiệt của dòng RY phù hợp với các dây chuyền công nghiệp cần hệ thống tuần hoàn dầu nóng tương đối gọn.
Khi tìm hiểu thiết kế cánh bơm tản nhiệt của Bơm dầu truyền nhiệt RY80-50-250A, cần tránh nhầm lẫn giữa hai khái niệm.
Cánh bánh công tác có nhiệm vụ tạo dòng chảy và cột áp.
Cơ chế tản nhiệt tự nhiên có nhiệm vụ hỗ trợ kiểm soát ảnh hưởng nhiệt lên cụm bơm.
Tài liệu hiện có không mô tả một bộ “cánh tản nhiệt” riêng biệt trên RY80-50-250A. Vì vậy, không có cơ sở để khẳng định số lượng cánh tản nhiệt, hình dạng cánh, vật liệu hay diện tích tản nhiệt cụ thể của model này.
Thiết kế cánh bơm của Bơm dầu truyền nhiệt RY80-50-250A tập trung vào chức năng tạo dòng dầu, với bánh công tác thuộc nhóm đường kính danh nghĩa 250 mm và phiên bản A đã được tiện giảm đường kính lần thứ nhất. Bánh công tác giúp bơm đạt điểm làm việc khoảng 43 m³/h, cột áp 60 m ở tốc độ 2.900 vòng/phút.
Về tản nhiệt, điểm nổi bật của RY80-50-250A không phải một bộ cánh tản nhiệt được mô tả riêng, mà là cơ chế tản nhiệt tự nhiên của toàn bộ cụm bơm, thay cho hệ thống làm mát bằng nước truyền thống.
Chính sự kết hợp giữa bố trí thân bơm, trục, giá đỡ, thân ổ trục và khoảng cách với hệ truyền động giúp RY80-50-250A phù hợp với môi trường dầu nóng mà vẫn giữ kết cấu tương đối gọn và đơn giản
Bơm dầu truyền nhiệt RY80-50-250A làm việc theo nguyên lý tuần hoàn liên tục của dầu nóng trong hệ thống. Dầu tải nhiệt được đưa từ đường hút vào tâm bánh công tác, nhận năng lượng từ bánh công tác đang quay, sau đó được đẩy ra cửa xả và tiếp tục đi đến các thiết bị sử dụng nhiệt.
Sau khi truyền nhiệt cho thiết bị hoặc quá trình công nghệ, dầu nguội hơn sẽ quay trở lại nguồn gia nhiệt. Tại đây, dầu được nâng nhiệt và tiếp tục được bơm đưa đi, tạo thành một vòng tuần hoàn khép kín.
Ở RY80-50-250A, cửa hút được bố trí theo hướng trục. Khi bơm hoạt động, dầu nóng từ đường ống hút đi vào khu vực tâm bánh công tác.
Để quá trình tuần hoàn diễn ra ổn định, thân bơm cần được mồi đầy môi chất trước khi khởi động. Nếu trong bơm còn nhiều không khí, dòng dầu có thể bị gián đoạn hoặc bơm làm việc không ổn định.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dòng dầu tải nhiệt. Khi trục bơm quay, bánh công tác quay theo và làm dầu di chuyển từ tâm ra phía ngoài.
Đối với RY80-50-250A, tốc độ quay làm việc khoảng 2.900 vòng/phút. Nhờ chuyển động quay này, dầu được tăng năng lượng và tiếp tục đi vào thân bơm.
Sau khi rời bánh công tác, dầu đi vào thân bơm. Tại đây, một phần động năng của dòng dầu được chuyển thành áp năng, giúp dầu có đủ áp lực để đi qua đường ống và các thiết bị trong hệ thống.
Cửa xả của dòng RY được bố trí theo hướng tâm. Từ cửa xả, dầu nóng tiếp tục được đưa đến bộ trao đổi nhiệt, thiết bị gia nhiệt hoặc các khu vực cần cấp nhiệt.
Sau khi truyền nhiệt, dầu có nhiệt độ thấp hơn sẽ quay trở lại nguồn gia nhiệt. Dầu được nâng nhiệt trở lại rồi tiếp tục được RY80-50-250A tuần hoàn qua hệ thống.
Chu trình cơ bản có thể hiểu là:
Nguồn gia nhiệt → Bơm RY80-50-250A → Thiết bị sử dụng nhiệt → Đường hồi → Nguồn gia nhiệt
Quá trình này diễn ra liên tục trong suốt thời gian hệ thống hoạt động.
RY80-50-250A có lưu lượng làm việc khoảng 43 m³/h tại điểm thông số được công bố.
Lưu lượng này quyết định lượng dầu được luân chuyển qua hệ thống trong một đơn vị thời gian. Khi lưu lượng được duy trì phù hợp, dầu nóng có thể liên tục mang nhiệt từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt.
Nếu lưu lượng quá thấp, khả năng tuần hoàn và truyền nhiệt của hệ thống sẽ giảm.
Cột áp khoảng 60 m giúp RY80-50-250A tạo đủ áp lực để dầu thắng được các tổn thất trên đường ống, van, co cút và thiết bị trao đổi nhiệt.
Trong hệ thống tuần hoàn dầu nóng, cột áp không chỉ dùng để nâng chất lỏng theo độ cao mà còn để khắc phục tổng trở lực của toàn bộ mạch tuần hoàn.
Vì vậy, khả năng tạo cột áp là yếu tố quan trọng giúp dòng dầu tiếp tục lưu thông ổn định.
Khi bơm làm việc với dầu có nhiệt độ cao, cần gia nhiệt sơ bộ trước khi khởi động.
Theo hướng dẫn vận hành, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc tăng nhiệt từ từ giúp hạn chế sốc nhiệt và tạo điều kiện để các chi tiết của bơm giãn nở đồng đều.
Khi khởi động, van hút cần được mở hoàn toàn. Sau khi bơm đạt tốc độ ổn định, van xả được mở từ từ để điều chỉnh lưu lượng.
Không nên dùng van hút để điều chỉnh lưu lượng vì có thể làm điều kiện hút của bơm xấu đi và làm bơm hoạt động không ổn định.
Việc điều chỉnh lưu lượng qua van xả giúp duy trì dòng dầu phù hợp với yêu cầu của hệ thống.
Trong quá trình tuần hoàn dầu nóng, RY80-50-250A không nên làm việc ở lưu lượng quá thấp.
Theo hướng dẫn, bơm không nên vận hành dưới 30% lưu lượng thiết kế. Nếu hệ thống có thời điểm nhu cầu lưu lượng thấp, cần xem xét bố trí đường bypass để vẫn duy trì đủ dòng dầu qua bơm.
Điều này giúp hạn chế hiện tượng nóng cục bộ và giảm nguy cơ vận hành không ổn định.
Nguyên lý tuần hoàn dầu nóng cơ bản của Bơm dầu truyền nhiệt RY80-50-250A là đưa dầu từ đường hút vào tâm bánh công tác, truyền năng lượng cho dầu, đẩy dầu ra cửa xả, đưa dầu đến thiết bị sử dụng nhiệt và sau đó đưa dầu quay trở lại nguồn gia nhiệt.
Với lưu lượng khoảng 43 m³/h, cột áp 60 m và tốc độ khoảng 2.900 vòng/phút, RY80-50-250A có nhiệm vụ duy trì dòng dầu nóng liên tục trong hệ thống. Để quá trình tuần hoàn ổn định, cần mồi đầy dầu, gia nhiệt từ từ, vận hành đúng trình tự van và duy trì lưu lượng trong vùng cho phép

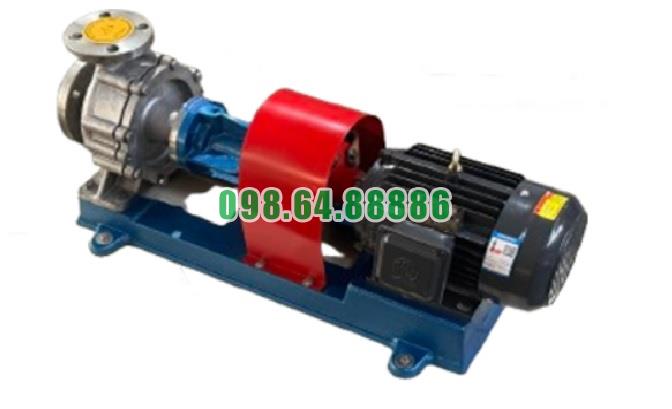

Bơm dầu nóng công nghiệp RY80-50-250A lưu lượng 43 m3/h, cột áp 60 m, công suất 15 kW
